UV固化設備基本電路

??????? UV固化設備電路主要包括電源變壓器、溫度控制、漏電保護、散熱、與印刷機聯機控制、功率控制、伺服控制、電機速度控制等系統。

??????? UV固化設備電路的特點是髙功率、高電壓，因此心臟器件是髙功率的，通常用漏磁變壓器。UV燈是高溫器件，點燃時表面溫度高達500-700°C，溫度控制和散熱系統十分關鍵，溫度控制器與散熱風機或水冷系統聯動控制是關鍵控制。

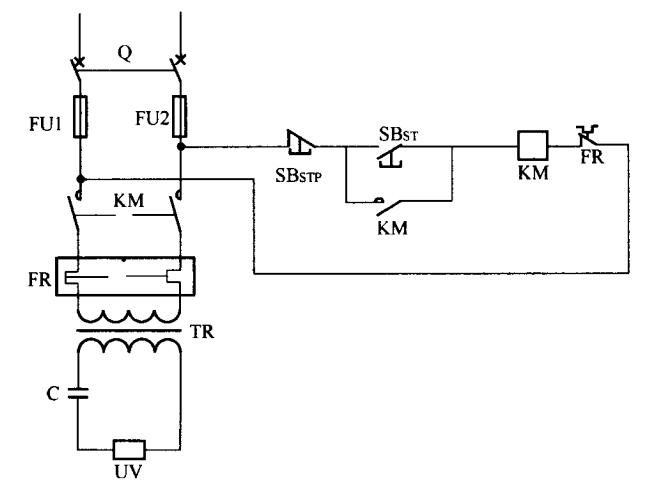

??????? 高壓高功率電路的漏電保護系統關系到從業人員的生命安全。下面介紹UV燈電源的基本電路。 UV燈電源的基本電路如圖1所示。 UV燈電源的基本電路 圖1 UV燈電源的基本電路 它包括漏磁變壓器、熔斷器FU及熱繼電器FR，分別作短路和過載保護；接觸器KM線圈本身又可作失壓保護；在變壓器次級串接電容，利用交流阻抗對電路起限壓限流的作用，通過改變電容值改變燈管功率，同時對變壓器及UV燈管都可保護。

工作過程是，閉合空氣開關Q，按啟動按鈕SBst，接觸器線圈KM通電，主觸點閉合，動合輔助觸點閉合實現自鎖，電壓通過變壓器升成高壓后點亮燈管，按下SBstp停止按鈕，即斷開接觸器線圈電源，使電路停止工作。保定市弘益機械設備制造有限公司。
